一、QBY襯氟氣動隔膜泵產品簡介:
本款氣動隔膜泵是目前國內穎的一種采用壓縮空氣為動力源,通過氣閥往復運動分配空氣,帶動隔膜擠壓輸送介質的容積式泵,該泵集潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼,具有良好的物理性能,以聚四氟乙烯為內襯材料,可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑,應用范圍極其廣泛系列泵具有結構美觀,良好的物理抗性,經久耐用等特點,對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡,尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題,該系列產品可利用普通干凈的工業氣或儀表氣,在0.1公斤的低壓下啟動,在正常輸送狀況下節約用氣量30%以上,是新一代的節能性泵種,具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。
二、QBY襯氟氣動隔膜泵工作原理及設計特點:
1、壓縮空氣為動力。
2、是一種由膜片往復變形造成容積變化的容積泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特點,因此隔膜泵具有以下特點:
(1)泵不會過熱:壓縮空氣作動力,在排氣時是一個膨脹吸熱的過程,氣動泵工作時溫度是降低的,無有害氣體排出。
(2)不會產生電火花:氣動隔膜泵不用電力作動力,接地后又防止了靜電火花
(3)可以通過含顆粒液體:因為容積式工作且進口為球閥,所以不容易被堵。
(4)對物料的剪切力極低:工作時是怎么吸進怎么吐出,所以對物料的攪動zui小,適用于不穩定物質的輸送
(5)流量可調節,可以在物料出口處加裝節流閥來調節流量。
(6)具有自吸的功能。
(7)可以空運行,而不會有危險。
(8)可以潛水工作。
(9)可以輸送的流體極為廣泛,從低粘度的到高粘度的,從腐蝕性得到粘稠的。
(10)沒有復雜的控制系統,沒有電纜、保險絲等。
(11)體積小、重量輕,便于移動。
(12)無需潤滑所以維修簡便,不會由于滴漏污染工作環境。
(13)泵始終能保持高效,不會因為磨損而降低。
(14)百分之百的能量利用,當關閉出口,泵自動停機,設備移動、磨損、過載、發熱
(15)沒有動密封,維修簡便避免了泄漏。工作時無死點。
三、QBY襯氟氣動隔膜泵用途介紹:
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后,用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪,駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體zui高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。
四、QBY襯氟氣動隔膜泵性能參數:
型號 | 流量 | 揚程 | 出口 | 吸程 | zui大允許 | zui大供 | zui大空氣 |
QBYF-25 | 0~2.4 | 0~50 | 6 | 7 | 2.5 | 7 | 0.6 |
QBYF-40 | 0~8 | 0~50 | 6 | 7 | 4.5 | 7 | 0.6 |
QBYF-50 | 0~12 | 0~50 | 6 | 7 | 8 | 7 | 0.9 |
QBYF-65 | 0~16 | 0~50 | 6 | 7 | 8 | 7 | 0.9 |
QBYF-80 | 0~24 | 0~50 | 6 | 7 | 10 | 7 | 1.5 |
五、QBY襯氟氣動隔膜泵工作原理:

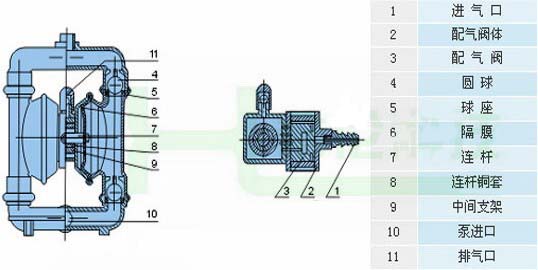

在泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜,聯桿將兩塊隔膜結成一體,壓縮空氣從泵的進氣頭進入配氣閥 后,推動兩個工作腔內的隔膜,驅使聯桿聯接的兩塊隔膜同步運動。與此同時,另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔,推動隔膜朝相反方向運動,這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥,隔膜的往復運動,造成工作腔內容積的改變,迫使兩個單向球閥交替地開啟和關閉,從而將液體連續地吸入和排出。
七、QBY襯氟氣動隔膜泵安裝使用
1.本泵振動極其輕微,一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入,將會影響泵的正常啟動,建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時,應在泵的進口處裝閥門,當停止用泵時,先將該閥關閉,然后再開泵數分鐘,將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時,須將泵內腕連桿,鉛套清洗干凈,并不要損壞白色四氟密封圈,按原樣裝好,即可使用。
八、QBY襯氟氣動隔膜泵故障與解決方法
(一)、泵在運轉但流量過低
1 、檢查泵體是否有空蝕斑象,調整壓縮空氣的進口壓力。降低泵體的運轉速度來調整粘度和濃度較大的液體。
2 、檢查閥球是否被卡住。如果輸送的液體與閥球材質不相吻合。閥球?qū)洿蟆U埜鼡Q合適材質的閥球與閥座。
3 、請檢查入口管道是否被堵塞。
(二)、氣動隔膜泵無法啟動或動作緩慢
1、檢查過濾、調壓和潤滑裝置和空氣入口過濾網是否被堵塞。
2、檢查氣閥是否被雜質卡住,請將氣閥拆下并清洗干凈,查看氣閥內的活塞是否有劃傷的痕跡。如果活塞表面光亮而不黑純,表示已磨損需要更換活塞和“O”型環。傷的 痕跡。如果活塞表面光亮而不黑純,表示已磨損需要更換活塞和“O”型環。請重新更換新品
3、檢查主軸和“O”型環是否有刮傷、磨損和壓扁的痕跡,如有損壞請更換。
(三)、液體從氣室排出口漏出
1 、請檢查隔膜是否破裂。
2 、檢查隔膜是否正確安裝和鎖緊。
(四)、出口液休中含有大量氣泡
1 、請檢查隔膜是否破裂。
2 、檢查泵體和管路是否泄漏。
九、QBY型襯氟氣動隔膜泵應用領域:
工業:酸、堿、溶劑、懸浮物、分散體系。
石化業:原油、稠油、油脂、泥漿、污泥等。
涂料業:樹脂、溶劑、著色劑、油漆等。
日化業:洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。
陶瓷業:泥漿、瓷漿、石灰漿、陶土漿。
采礦業:煤漿、巖漿、泥漿、砂漿、潤滑油
水處理:石灰漿、軟性沉淀物、污水、化學品、廢水等。
食品業:液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血。
飲料業:酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
醫藥業:溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液。
造紙業:粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
電子業:溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
紡織業:染料化學品、樹脂、膠等。
建筑業:水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
汽車業:拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆。
家具業:粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
冶金、鑄造和染色業:金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。
QBY型襯氟氣動隔膜泵技術參數:
流量:0-30m3/h;
揚程:0-50m;
口徑:10-100mm;
溫度:-15-+150℃;
壓力:0.1-0.7MPa;
自吸高度:5-7m。
